手板模型硅胶

产品详情

模具硅胶简介：

普通手板模型硅胶一般采用的是缩合型模具硅胶，也有客户喜欢用加成型模具硅胶，两者均为双组份硅胶，液体硅橡胶； A 组份是可流动性的液体硅胶，B 组份是固化剂，二者混合后能快速成型。其中，缩合型硅胶为非食品级，也就是工业级硅胶，加成型硅胶为食品级硅胶。下述推荐的是缩合型手板模具硅胶。

模具硅胶优势：

1.流动性好，易操作；

2.耐烧，耐高温；

3.收缩率低，不鼓胀，不变形；

4.拉力好，抗撕裂强；

5.复模次数多，易脱模；

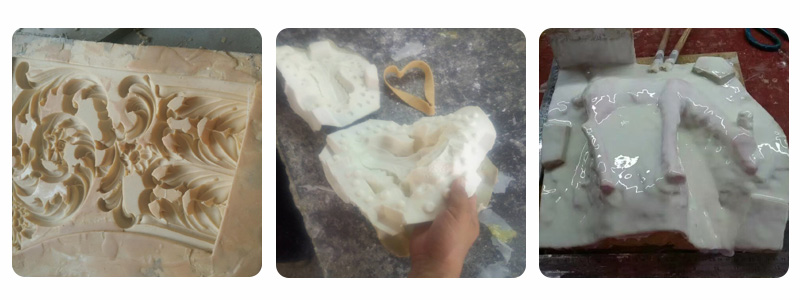

模具硅胶应用：

主要用于制作手板模型制作，如PVC塑胶模，水泥制品模具，低熔点合金模，合金玩具工艺，塑胶玩具，电子，工艺品，文具行业，大型雕像，文物的复制，（鞋模）鞋底模具制造，移印定位，电子设备抗震等产品的模型开发设计，用于做简单花纹的产品、玩具、车仔模型。

模具硅胶技术参数：

颜色 乳白色

混合比例 100：2

25℃操作时间MIN 30-40

25℃固化时间H 3-4

邵氏硬度 35±2

抗拉硬度Mpa 4.1

撕裂强度KN/m 25±2

粘度A/B mpa.s 25000±2000

缩小率% ≤0.2%

延伸率% ≥420%

加成型/缩合型 缩合型

备注：颜色、固化后硬度、粘度、操作时间、可随客户需求来特别调制生产，具体细节请咨询我司。

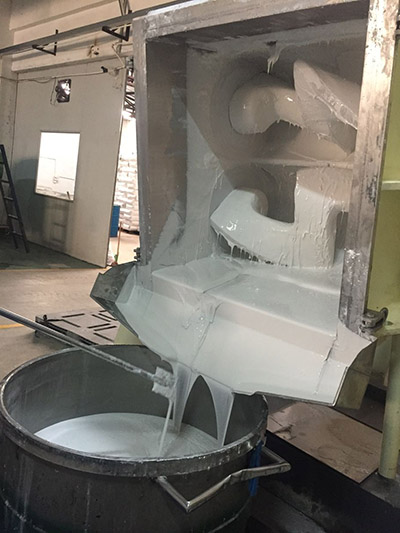

模具硅胶操作方法：

1.硅胶模具开模方式分为灌注模(包模)、刷模、倒模。

2.以灌注模制作为例，操作方法如下：

准备模种→模框制作→固定模种→称量硅胶→硅胶搅拌并抽真空→硅胶灌注→模具固化→开模→完成。

模具硅胶使用注意事项：

1.在硅胶模具制作过程中经常会出现模具固化不完全，其原因主要是由于硅胶的配比不正确，和浇铸完毕后的固化保温时间有出入。当然也会受环境影响，比如吸烟会也会影响硅胶不能固化。

2.为了硅胶模具能到达最佳使用效果，请将模具寄存最少24小时后再使用。

3.保证硅胶制作容器的清洁，加成型硅胶与缩合型硅胶操作容器不能混用。

4.水、杂质、有机锡催化剂、酸、碱等其它含硫、磷、氮的有机物也可以影响硅胶的固化，操作时不能混入或接触这类物质。

发布时间 :2018-03-08 15:59:08
