我们承诺：凡购买易佳三液体硅胶的客户， 因质量问题我们承诺一个月内包退包换，并且我们承担所有来回运费。
具有不变形、耐高温、耐酸碱，不膨胀的特点。
1.收缩率好，复模次数多，模具硅胶收缩率在千分之二。
2.拉力、弹力好，抗撕裂度好，不仅让你的产品漂亮，耐高温在150度，零下-50度模具硅胶仍然不脆，依然很柔软，仿真效果非常好。
3.双组分室温硫化有机硅模具硅胶(RTV)是一种流动状液体混合物，是由有机硅聚合物、填料、助剂等组合。使用工艺简便，模型复制仿真性强。使用时把胶料与固化剂按比例混合均匀后，即可自然固化成强韧的弹性体。该弹性体与其它材料不粘，耐高温、耐老化性能好，能在-40~200度下长期保持弹性，同时具有优良的电气性能和化学稳定性，耐水、耐氧气、无毒、无味、无腐蚀。广泛适用于制造石膏、蜡、环氧树脂、聚酯树脂、聚氨酯树脂和低熔点合金等材料的制品成型模具，应用于人造革的高频压花、旅游鞋的面和底造型、工艺美术的制造、陶瓷、玩具行业、家具、家用电器电子元件业、文物复制以及石膏、水泥材料的成型、蜡制品的成型、模特儿的制造、装饰材料的制模等。本系列模具胶产品能满足上述各行业的使用要求，具有弹性好、仿真性强、收缩率小、使用寿命长等特点.

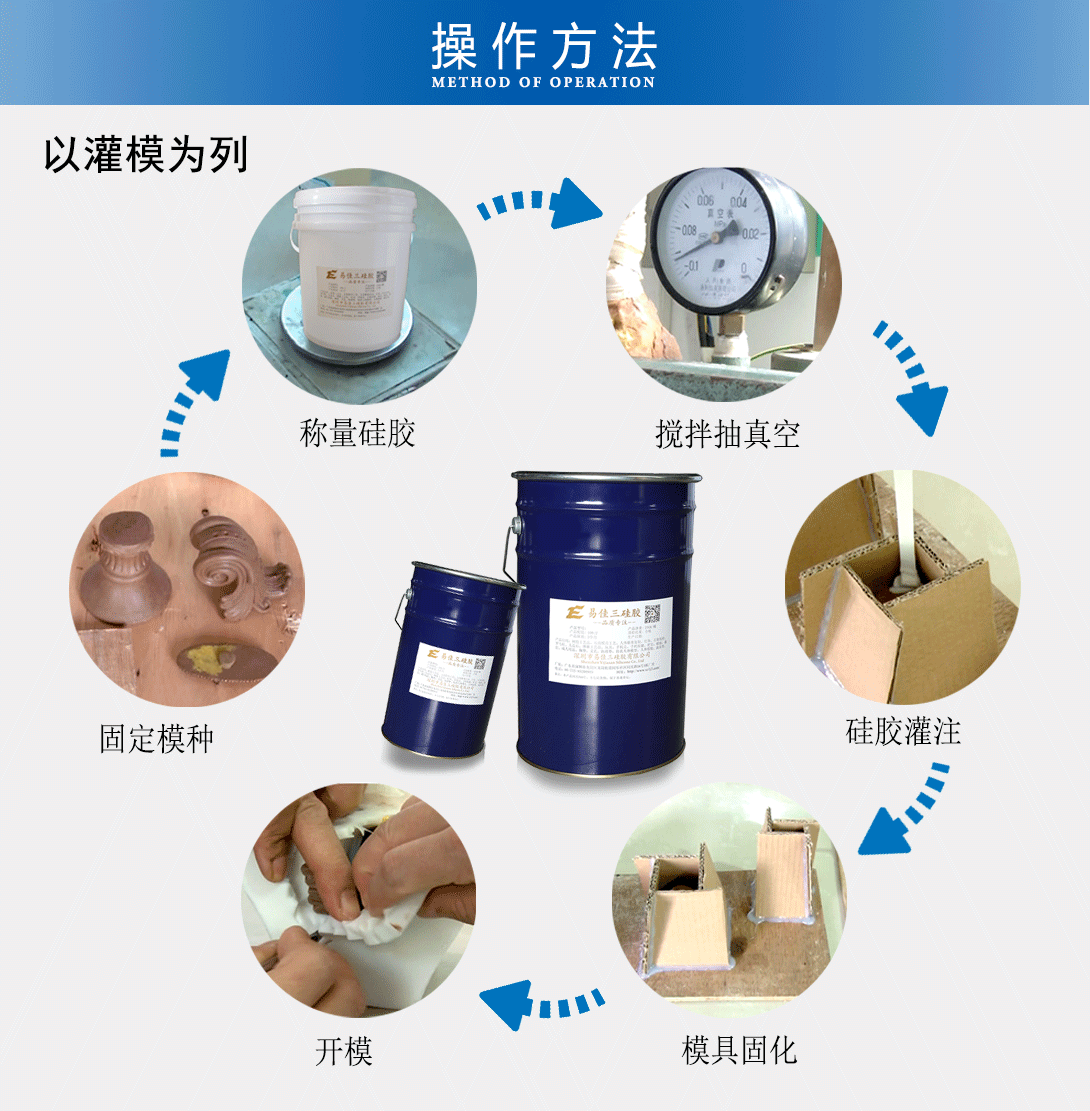

将A、B两组份按A：B=100：1.8-2.5(重量份)混合均匀，经真空排泡处理后即可倒入预先准备好的干净、清洁的模具中，在室温下放置24小时即可硫化成型。如用户特殊需要，如果求快速固化，刷涂使用，在2小时内即可成型，可配以特殊的固化剂，以满足不同用户的需要。A与B组份的比例可根据用户操作时间的长短进行调整，环境温度高、硫化速度快，则B组用量减少，反之温度低B组份用量适当增加，建议为2小时基本固化表面不粘手为宜。
1、A、B组份必须充分混合避免不均匀，否则影响模具胶的性能。
2、A、B组份分别贮存，现配使用、配制后应在短时间内必须用完。
3、原模型产玻璃、陶瓷或涂有涂料时，原模型用洗发香波溶液或肥皂水均匀涂一遍，待水分挥发后，再灌注或刷涂模具胶，有利于更好脱膜。
4、如需降低胶料硬度，可加A组的重量份5-10%份硅油稀释包装及贮运。
贮存与运输：
模具胶贮存在干燥环境中，贮存期为一年，模具胶无毒，非危险品。但是硅胶放久会变稠，影响使用
在订购硅胶后，最好一到两个月内用完 .
